La Madera (1º ESO)

Tema: La madera

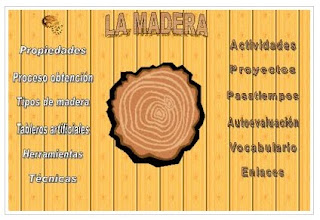

En Tecnoweb, de Santiago Madrid Mota repasamos el tema de "La madera", de la unidad didáctica de "Materiales".
Si quieres ver esta presentación haz clic en este enlace.

Presentación sobre las herramientas para el trabajo de la madera de Tecnología, por Óscar Ayuso.

Herramientas Para Madera

View more presentations from Oscar Ayuso.

Vídeos de youtube relacionados con "la madera":

Plásticos (3º ESO)

Tema: Los Plásticos

Reciclaje de los Plásticos termoplásticos

Tema clave: Los Plásticos (librosvivos.net)Unidad didáctica interactiva sobre el mundo de los plásticos, con interesantísimas animaciones sobre los procesos de fabricación, clasificación y tipos de plásticos, y diversas actividades.

"Los Plásticos" por Pilar LatorreUnidada didáctica interactiva sobre los tipos de plásticos, propiedades, procedimientos de fabricación, aplicaciones...
Si quieres ver esta presentación haz clic en este enlace.

Estructuras

Estructuras 1ºeso from Pedro Serrano Gómez

Mecanismos

Mecanismos 3ºeso from Pedro Serrano Gómez

Electrónica Analógica II

Electronica 4ºEso

View more presentations from jcarlostecnologia.

Electrónica Digital II

Electronica Digital 4º Eso from jcarlostecnologia

Electrónica Analógica 4º ESO (Teoría y proyectos)

En esta página creada por el profesor José Ignacio Alonso del Olmo encontraras la teoría y proyectos para realizar en el taller del tema de eléctrónica analógica.

Para ver el contenido haz clic en este enlace.

Transporte de la Electricidad

La Red de Transporte de Energía Eléctrica es la parte del sistema de suministro eléctrico constituida por los elementos necesarios para llevar hasta los puntos de consumo y a través de grandes distancias la energía generada en las centrales eléctricas.

Para ello, los volúmenes de energía eléctrica producidos deben ser transformados, elevándose su nivel de tensión. Esto se hace considerando que para un determinado nivel de potencia a transmitir, al elevar el voltaje se reduce la corriente que circulará, reduciéndose las pérdidas por Efecto Joule. Con este fin se emplazan subestaciones elevadoras en las cuales dicha transformación se efectúa empleando transformadores, o bien autotransformadores. De esta manera, una red de transmisión emplea usualmente voltajes del orden de 220 kV a 400 kV, denominadose alta tensión.

Parte fundamental de la red de transporte de energía eléctrica son las líneas de transporte.

Una línea de transporte de energía eléctrica o línea de alta tensión es básicamente el medio físico mediante el cual se realiza la transmisión de la energía eléctrica a grandes distancias. Está constituida tanto por el elemento conductor, usualmente cables de cobre o aluminio, como por sus elementos de soporte, las Torres de alta tensión.

La siguiente presentación de consumer nos ilustra este tema.

Si quieres ver esta infografía en grande haz clic en este enlace.

Energías no Renovables (I). Energía Térmica

Proviene generalemente de combustibles fósiles como petroleo, carbón y gas natural.

La producción de energía sigue en todos los casos este esquema:
1) El calor generado al quemar el combustible (carbón, petróleo o gas natural) se emplea para calentar agua en una caldera, que se transforma en vapor a alta presión.
2) Este vapor de agua se dirige hacia unas turbinas y las hace girar, debido a su empuje.
3) Un alternador o generador, el aparato capaz de producir electricidad, está acoplado a las turbinas, de manera que a medida que estas giran, se produce la energía eléctrica.
4) El generador está conectado a un transformador que eleva la tensión de la corriente eléctrica para que se distribuya por los tendidos eléctricos.
Además existe un sistema de refrigeración que permite convertir el vapor de agua que
ha pasado por las turbinas en agua líquida, que es retornada a las calderas para volver a comenzar el ciclo.
Inconvenientes: el mayor problema de las centrales térmicas de carbón o petróleo es la contaminación provocada por los gases emitidos a la atmósfera durante la combustión del petróleo, carbón o gas natural. También la producida por los sistemas de refrigeración en corrientes de agua cercanas (por ejemplo, ríos), pues se puede alterar drásticamente la temperatura del agua afectando al ecosistema del medio.

Si quieres ver esta infografía en grande haz clic en este enlace.


Si quieres ver esta infografía en grande haz clic en este enlace.




Si quieres ver esta infografía en grande haz clic en este enlace.

Energías no Renovables (II). Energía Nuclear

El sistema más usado para generar energía nuclear utiliza el uranio como combustible. En concreto se usa el isótopo 235 del uranio que es sometido a fisión nuclear en los reactores. En este proceso el núcleo del átomo de uranio (U-235) es bombardeado por neutrones y se rompe originándose dos átomos de un tamaño aproximadamente mitad del de uranio y liberándose dos o tres neutrones que inciden sobre átomos de U-235 vecinos, que vuelven a romperse, originándose una reacción en cadena.

La fisión controlada del U-235 libera una gran cantidad de energía que se usa en la planta nuclear para convertir agua en vapor. Con este vapor se mueve una turbina que genera electricidad.

El mineral de uranio se encuentra en la naturaleza en cantidades limitadas. Es por tanto un recurso no renovable. Suele hallarse casi siempre junto a rocas sedimentarias. Hay depósitos importantes de este mineral en Norteamérica (27,4% de las reservas mundiales), Africa (33%) y Australia (22,5%).

El mineral del uranio contiene tres isótopos: U-238 (9928%), U-235 (0,71%) y U-234 (menos que el 0,01%). Dado que el U-235 se encuentra en una pequeña proporción, el mineral debe ser enriquecido (purificado y refinado), hasta aumentar la concentración de U-235 a un 3%, haciéndolo así útil para la reacción.

Si quieres ver esta infografía en grande haz clic en este enlace.

Energías Renovables (I). Energía Hidroeléctrica

Mediante una presa se construye un embalse de agua en el curso de un río. La gran masa de agua embalsada está situada a una cierta altura, por lo que posee una gran cantidad de energía potencial. Al abrir las compuertas de la presa el agua cae desarrollando una gran cantidad de energía cinética que se usará para empujar unas turbinas acopladas a un generador. El generador está conectado a un transformador donde se modifican las características de la corriente eléctrica para distribuirla por los tendidos eléctricos.

Aunque es una energía limpia, su mayor inconveniente es la alteración de los cursos naturales de los ríos, la inundación de los terrenos embalsados y la generación de microclimas que pueden afectar a la flora y la fauna.

Si quieres ver esta infografía en grande haz clic en este enlace.

Energías Renovables (II). Energía Solar Fotovoltaica

La energía solar es la energía obtenida directamente del Sol. La radiación solar incidente en la Tierra puede aprovecharse, por su capacidad para calentar, o, directamente, a través del aprovechamiento de la radiación en dispositivos ópticos o de otro tipo. Es un tipo de energía renovable y limpia, lo que se conoce como energía verde.
La potencia de la radiación varía según el momento del día, las condiciones atmosféricas que la amortiguan y la latitud. Se puede asumir que en buenas condiciones de irradiación el valor es superior a los 1000 W/m² en la superficie terrestre.

Se denomina energía solar fotovoltaica a una forma de obtención de energía eléctrica a través de paneles fotovoltaicos.

Los paneles, módulos o colectores fotovoltaicos están formados por dispositivos semiconductores tipo diodo que, al recibir radiación solar, se excitan y provocan saltos electrónicos, generando una pequeña diferencia de potencial en sus extremos. El acoplamiento en serie de varios de estos fotodiodos permite la obtención de voltajes mayores en configuraciones muy sencillas y aptas para alimentar pequeños dispositivos electrónicos.

A mayor escala, la corriente eléctrica continua que proporcionan los paneles fotovoltaicos se puede transformar en corriente alterna e inyectar en la red eléctrica, operación que es muy rentable económicamente pero que precisa todavía de subvenciones para una mayor viabilidad.

El proceso, simplificado, sería el siguiente: Se genera la energía a bajas tensiones (380-800 V) y en corriente continua. Se transforma con un inversor en corriente alterna. Mediante un centro de transformación se eleva a Media tensión (15 ó 25 kV) y se inyecta en las redes de transporte de la compañía.

En entornos aislados, donde se requiere poca potencia eléctrica y el acceso a la red es difícil, como estaciones meteorológicas o repetidores de comunicaciones, se emplean las placas fotovoltaicas como alternativa económicamente viable. Para comprender la importancia de esta posibilidad, conviene tener en cuenta que aproximadamente una cuarta parte de la población mundial no tiene acceso a la energía eléctrica.

Si quieres ver esta infografía en grande haz clic en este enlace.

Energías Renovables (III). Energía Solar Térmica

La energía solar térmica o energía termosolar consiste en el aprovechamiento de la energía del Sol para producir calor que puede aprovecharse para cocinar alimentos o para la producción de agua caliente destinada al consumo de agua doméstico, ya sea agua caliente sanitaria, calefacción, o para producción de energía mecánica y a partir de ella, de energía eléctrica. Esta última es la aplicación que que ilustra la infografía posterior. Una central térmica solar o central termosolar es una instalación industrial en la que, a partir del calentamiento de un fluido mediante radiación solar y su uso en un ciclo termodinámico convencional, se produce la potencia necesaria para mover un alternador para generación de energía eléctrica como en una central térmica clásica.

Si quieres ver esta infografía en grande haz clic en este enlace.

Energía Renovables (IV). Energía del mar

El mar ofrece diversas posibilidades de aprovechamiento energético:

- La energía maremotriz es la que se extrae de las mareas. Se trata de una fuente de energía muy difusa cuyo aprovechamiento requiere unas condiciones muy especiales.
- La energía de las olas es la obtenida a partir del movimiento del oleaje.
- La energía maremotérmica es la que aprovecha la diferencia de temperatura existente entre la superficie y las zonas más profundas del océano.
La siguiente infografía nos permite comprender el funcionamiento de alguna de estas instalaciones.

Si quieres ver esta infografía en grade haz clic en este enlace.

Energías Renovables (V). Energia Eólica

La energía eólica es la energía obtenida del viento, es decir, aquella que se obtiene de la energía cinética generada por efecto de las corrientes de aire y así mismo las vibraciones que el aire produce.

El término eólico viene del latín Aeolicus, perteneciente o relativo a Éolo o Eolo, dios de los vientos en la mitología griega y, por tanto, perteneciente o relativo al viento. La energía eólica ha sido aprovechada desde la antigüedad para mover los barcos impulsados por velas o hacer funcionar la maquinaria de molinos al mover sus aspas. Es un tipo de energía verde.

Los vientos son generados a causa del calentamiento no uniforme de la superficie terrestre por parte de la radiación solar, entre el 1 y 2% de la energía proveniente del sol se convierte en viento. De día, las masas de aire sobre los océanos, los mares y los lagos se mantienen frías con relación a las áreas vecinas situadas sobre las masas continentales.

Los continentes absorben una menor cantidad de luz solar, por lo tanto el aire que se encuentra sobre la tierra se expande, y se hace por lo tanto más liviana y se eleva. El aire más frío y más pesado que proviene de los mares, océanos y grandes lagos se pone en movimiento para ocupar el lugar dejado por el aire caliente.

La energía del viento es utilizada mediante el uso de máquinas eólicas (o aeromotores) capaces de transformar la energía eólica en energía mecánica de rotación utilizable, ya sea para accionar directamente las máquinas operatrices, como para la producción de energía eléctrica. En este último caso, el sistema de conversión, (que comprende un generador eléctrico con sus sistemas de control y de conexión a la red) es conocido como aerogenerador.

La siguiente infografía nos aclara todos estos aspectos:

Si quieres ver esta infografía en grade haz clic en este enlace.

Energías Renovables (VI). Energía Geotérmica

La energía geotérmica es aquella energía que puede ser obtenida por el hombre mediante el aprovechamiento del calor del interior de la Tierra. El calor del interior de la Tierra se debe a varios factores, entre los que caben destacar el gradiente geotérmico, el calor radiogénico, etc. Geotérmico viene del griego geo, “Tierra”, y thermos, “calor”; literalmente “calor de la Tierra”.
La siguiente infografía nos aclara los conceptos básicos sobre la energía geotérmica.

Si quieres verla en grande haz clic en este enlace.

Energías Renovables (VII). Energía de la Biomasa

Se entiende por biomasa toda materia biológica que puede utilizarse como fuente de energía. En la actualidad se utiliza como biomasa los residuos forestales o agrícolas, poda de árboles, estiércol de animales, cultivos energéticos (biocarbulantes), residuos sólidos urbanos (RSU), etc. La biomasa se puede como combustible en centrales térmicas de biomasa, que funcionan de forma idéntica a las centrales térmicas de combustibles fósiles.

Si quieres ver esta infogragía en grande haz clic en este enlace.

Introducción a la Electricidad CNICE (3º ESO)

Curso interactivo de nivel medio-básico para iniciarse en la electricidad. Incluye actividades de autoevaluación. CNICE Si quieres ver esta presentación haz clic en este enlace.

Electrónica Digital I 4º ESO

Presentación del profesor José Guillén Granado donde se analizan los pasos para resolver problemas de circuitos combinacionales a un nivel de 4º de ESO (determinación de variables de entrada y salida, tabla de verdad, obtención de la función canónica, simplificación por tablas de Karnaugh e implementación con puertas lógicas).
Si quieres ver esta presentación haz clic en este enlace.

Tema Electricidad (1º ESO)

Presentación del profesor José Guillén Granado que incluye teoría con pequeñas animaciones, preguntas tipo test y finalmente cuestiones para responder en el cuaderno.

Si quieres ver esta presentación haz clic en este enlace.

Introducción a la Electricidad

Iniciación a la Electricidad - Electrónica

Excelente infografía desrrollada por los profesores Juan Manuel Fernández y Jose Luis García del IES "FR Martín Sarmiento" (Pontevedra). Enfocado a proporcionar un mayor conocimiento sobre la energía eléctrica, las instalaciones básicas de las viviendas y el desarrollo didáctico de los contenidos curriculares de los cursos de la ESO.

Si quieres ver esta presentación haz clic en este enlace.

Técnicas de Expresión Gráfica (1º y 3º ESO)

Repaso básico de técnicas de expresión gráfica del profesor José Guillen Granado que incluye:

Normalización de lineas.
Escalas.
Acotación.
Perspectivas.
Dibujo isométrico.
Actividades de evaluación.

Si quieres ver esta presentación o descargartela haz clic en este enlace.

Perspectiva isométrica (3º ESO)

A continuación os muestro una aplicación que nos permite dibujar perspectivas isométricas, sencilla de utilizar y creo que bastante útil. Si quereis practicar la perspectiva isométrica hacer clic en este enlace.
Nuestro agradecimiento a la web educaciónplastica.net.

• Ejercicios perspectiva isométrica 1
• Ejercicios perspectiva isométrica 2
• Ejercicios perspectiva isométrica 3
• Ejercicios perspectiva isométrica resueltos

Nuestro agradecimiento a la web www.tecno12-18.com

Vistas (1º y 3º ESO)

A continuación os muestro una aplicación que nos permite dibujar vistas de piezas, sencilla de utilizar y creo que bastante útil. Si quereis practicar las vistas hacer clic en este enlace.

• Ejercicios de vistas nivel elemental en pdf
• Soluciones a los ejercicios de vistas nivel elemental en pdf


Nuestro agradecimiento a la web educaciónplastica.net.

Micrómetro o Palmer

El micrómetro (del griego micros, pequeño, y metros, medición), también llamado Tornillo de Palmer, es un instrumento de medición cuyo funcionamiento está basado en el tornillo micrométrico y que sirve para medir las dimensiones de un objeto con alta precisión, del orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001mm) (micra).

Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de rosca fina, el cual tiene grabado en su contorno una escala. La escala puede incluir un nonio.

Funcionamiento.

El siguiente video nos explica el funcionamiento de este instrumento de medida de precisión.

Micrómetro o Palmer Virtual

Para practicar con el micrómetro os presento una web que tiene un palmer virtual haz clic sobre este enlace.

La aplicación funciona de la siguiente forma: cuando se carga nos aparece una animación que de forma algo precipitada nos explica más o menos como se mide con el calibre. Cuando se acaba esta animación, la aplicación pasa automáticamente a las prácticas de medición, pulsamos sobre “prove di misurazione” (prueba de medición) y nos aparecerá una pieza de color azul, a continuación deberemos mover el tornilla micrométrico pulsando con el ratón sobre él y desplazando hacia la izquierda hasta que haga tope. A continuación realizamos la lectura y pulsamos “controlla” (verificar) para verificar.

El calibre o pie de rey

El calibre, también denominado Pie de rey o Vernier es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro).
Se atribuye su origen tanto al cosmógrafo y matemático portugués Pedro Núñez , conocido tambien por su nombre latino Petrus Nonius(1492-1577), quien inventó el nonio o nonius, origen del pie de rey como también al geómetra Pierre Vernier (1580-1637), aunque lo que verdaderamente inventó fue la regla de cálculo vernier, que ha sido confundida con el nonio inventado por Pedro Núñez.
Consta de una "regla" con una escuadra en un extremo, sobre la cual se desliza otra destinada a indicar la medida en una escala. Permite apreciar longitudes de 1/10, 1/20 y 1/50 de milímetro utilizando el nonio.
Mediante piezas especiales en la parte superior y en su extremo, permite medir dimensiones internas y profundidades.
Posee dos escalas: la inferior milimétrica y la superior en pulgadas.

Si quieres descargar esta presentación o verla a mayor tamaño haz clic en este enlace.

Funcionamiento del calibre o pie de rey

Calibre virtual

Para practicar el uso del calibre y aprender a medir correctamente con él haz clic en este enlace.

El funcionamiento es sencillo, teniendo la casilla "Ver datos" desactivada, podemos seleccionar hasta seis calibres con diferentes precisiones. Elegimos si vamos a medir diámetros exteriores, interiores o profundidades, calculamos la medida y la ponemos en el espacio correspondiente para realizar la comprobación.

Hoja de Cálculo Excel

Las siguientes presentaciones nos ayudarán a comprender el manejo de la hoja de calculo Excel de microsoft.
1. Introduccción a Microsoft Excel.
2. Crear gráfico en Excel.
3. Filtrar datos en Excel.
4. Crear formulario en Excel.
5. Personalizar filtros en Excel.

1. Funciones comunes usadas en excel.pdf

Fibra óptica

La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el núcleo de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de radio y/o cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias electromagneticas, también se utilizan para redes locales, en donde se necesite una alta confiabilidad y fiabilidad.

Si quieres ver esta infografía o descargártela haz clic en este enlace.

El siguiente video nos ilustra sobre como funciona la fibra óptica.

El siguiente vídeo nos ilustra sobre la fabricación de la fibra óptica.

ADSL

ADSL
ADSL son las siglas de Asymmetric Digital Subscriber Line (“Línea de Abonado Digital Asimétrica”). ADSL es un tipo de línea DSL. Consiste en una línea digital de alta velocidad, apoyada en el par simétrico de cobre que lleva la línea telefónica convencional o línea de abonado, siempre y cuando el alcance no supere los 5,5 km. medidos desde la Central Telefónica. Es una tecnología de acceso a Internet de banda ancha, lo que implica capacidad para transmitir más datos, lo que, a su vez, se traduce en mayor velocidad.

Si quieres ver esta infografía o descargartela haz clic en el enlace.

WIFI

Sistema de comunicación WIFI
Wi-Fi es un sistema de envío de datos sobre redes de ordenadores que utiliza ondas de radio en lugar de cables. Wi-Fi es una marca de la Wi-Fi Alliance (anteriormente la WECA: Wireless Ethernet Compatibility Alliance), la organización comercial que adopta, prueba y certifica que los equipos cumplen los estándares 802.11.
Todo empezó en las islas Hawai: al tratarse de muchas islas, se daba el problema de la transmisión de datos entre ellas, por lo que se pensó en un método parecido a la radio, y de ahí deriva la tecnología wifi de hoy en día. El problema principal que pretende resolver la normalización es la compatibilidad. No obstante existen numerosos estándares que definen distintos tipos de redes inalámbricas. Esta variedad produce confusión en el mercado y descoordinación entre los propios fabricantes. Para resolver este problema, los principales vendedores de soluciones inalámbricas de finales de los 90 (3Com, Airones, Intersil, Lucent Technologies, Nokia y Symbol Technologies), crearon en 1999 una asociación conocida como WECA (Wireless Ethernet Compatibility Alliance, Alianza de Compatibilidad Ethernet Inalámbrica). Esta asociación pasó a denominarse Wi-Fi Alliance en 2003 . El objetivo de la misma fue crear una marca que permitiese fomentar más fácilmente la tecnología inalámbrica y asegurar la compatibilidad de equipos.

Si quieres ver esta infografía o descargartela haz clic en el enlace.

Redes Informáticas

Redes de ordenadores from Pedro Serrano Gómez

Las siguientes presentaciones nos ilustrarán el conocimiento de las redes informáticas.
Microsoft Windows

Configurar una red Windows XP (I).
Configurar una red Windows XP (II).
Compartir recursos Windows (I).
Compartir recursos Windows (II).
Sistemas de numeración IP.
La máscara de subred.
Control de una red.
Rutas de los paquetes de datos (I).
Rutas de los paquetes de datos (II).
Dispositivos de red de área local.
Dispositivos de comunicación.

Motor 4 Tiempos (Gasolina)

Motor 4 Tiempos (Diesel)

Motor 2 Tiempos (Motos)

Video de Mª Isabel Hidalgo Llorente

Robotica con Lego

Taller de Robótica realizado por los alumnos de 4º de E.S.O. de tecnología.
Si quieres practicar con los Robot de Lego aquí encontrarás todo lo necesario Blog dedicado a la Robotica.

Fotografia digital 4º ESO

Aquí podemos ver los carteles ganadores del concurso "Santo Tomás 2010".
